液力傳動有液壓控制系統和液力傳動系統之分，那么，對于液壓伺服系統也是一樣，也有不同的分類。而且，組成液壓伺服系統還需要幾種零件呢？跟隨思承流體了解液壓伺服系統的分類和組成是怎樣的。

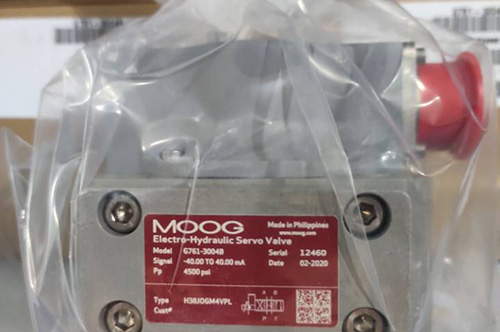

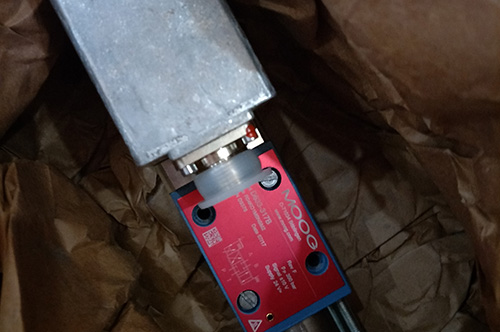

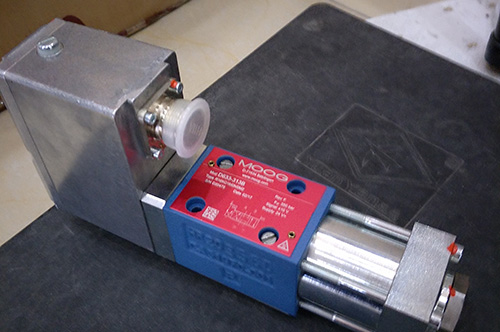

穆格伺服閥

一、液壓伺服系統的分類液壓伺服系統可分為許多種，就像液壓泵可以分為柱塞泵、齒輪泵和葉片泵一樣，可分為許多種類。液力伺服系統也有6種分類方法，分別是：

1、按控制方式分為：閥控式(節流式)、可變泵控式(容積式)，閥控式(節流式)又可分為滑閥式、轉閥式、噴射擋板式和噴射板式。

2、根據控制信號的種類和循環的構成，將其劃分為：機液伺服系統、電液伺服系統、氣液伺服系統。

3、根據所控制的物理量，將其分為：位置控制系統、速度控制系統、加速度控制系統、力控制系統和其它物理量控制系統。

4、根據功用將其分為：實現仿形的伺服系統(例如液壓仿形刀架)、實現放大的伺服系統(例如可變泵手動伺服機構)和實現同步的伺服系統(例如橫梁同步的伺服機構)。

5、根據系統輸出功率的大小將系統分為：儀表伺服系統、動力伺服系統。

6、接輸出量的反饋測量分為：開環伺服系統、閉環伺服系統。

上述液壓伺服系統從不同的角度對其進行了分類，每種分類方法都體現了該系統的某些特點，其中閥控式是目前使用最為廣泛的一種控制方式。

二、液壓伺服系統的基本組成液壓伺服系統無論多么復雜，它都是由若干基本元件組成的。

1、外部能量：為了能夠通過作用力很小的輸入信號來獲取作用力很大的輸出信號，需要外部能量，因此可以得到力或功率的放大。外部能量可以是機械的，電力的，液壓的，或者是混合的。

2、液壓伺服閥：用來接收輸入信號和控制執行元件的動作。具備放大，比較等多種功能，適用于滑閥等。

3、執行元件：接收來自伺服閥的信號，產生與輸入信號相適應的輸出信號，并對控制對象起作用，如液壓缸等。

4、反饋裝置：將執行元件的輸出信號反向輸入到伺服閥，以消除原始錯誤信號，該錯誤信號由閉環控制系統組成。

5、控制對象：被伺服系統所操縱的對象，其輸出量即為系統的被調量(或控制量)，例如機床臺面、刀架等。上述就是液壓伺服系統的分類和組成，根據不同的分類方法會有不同的分類結果，但液壓伺服系統的組成是一定的，無論什么分類，其組成是相同的，因此，我們需要對液壓伺服系統的組成有一定的了解，甚至掌握。
